בפרויקט מרחבי אפשר לקבל אורתופוטו חד, מודל תלת־ממדי מפורט ו־BIM עשיר — ועדיין לראות אותם מוזחים זה מזה. הסיבה לעיתים אינה איכות הלכידה אלא שרשרת קואורדינטות שלא תועדה במפורש.

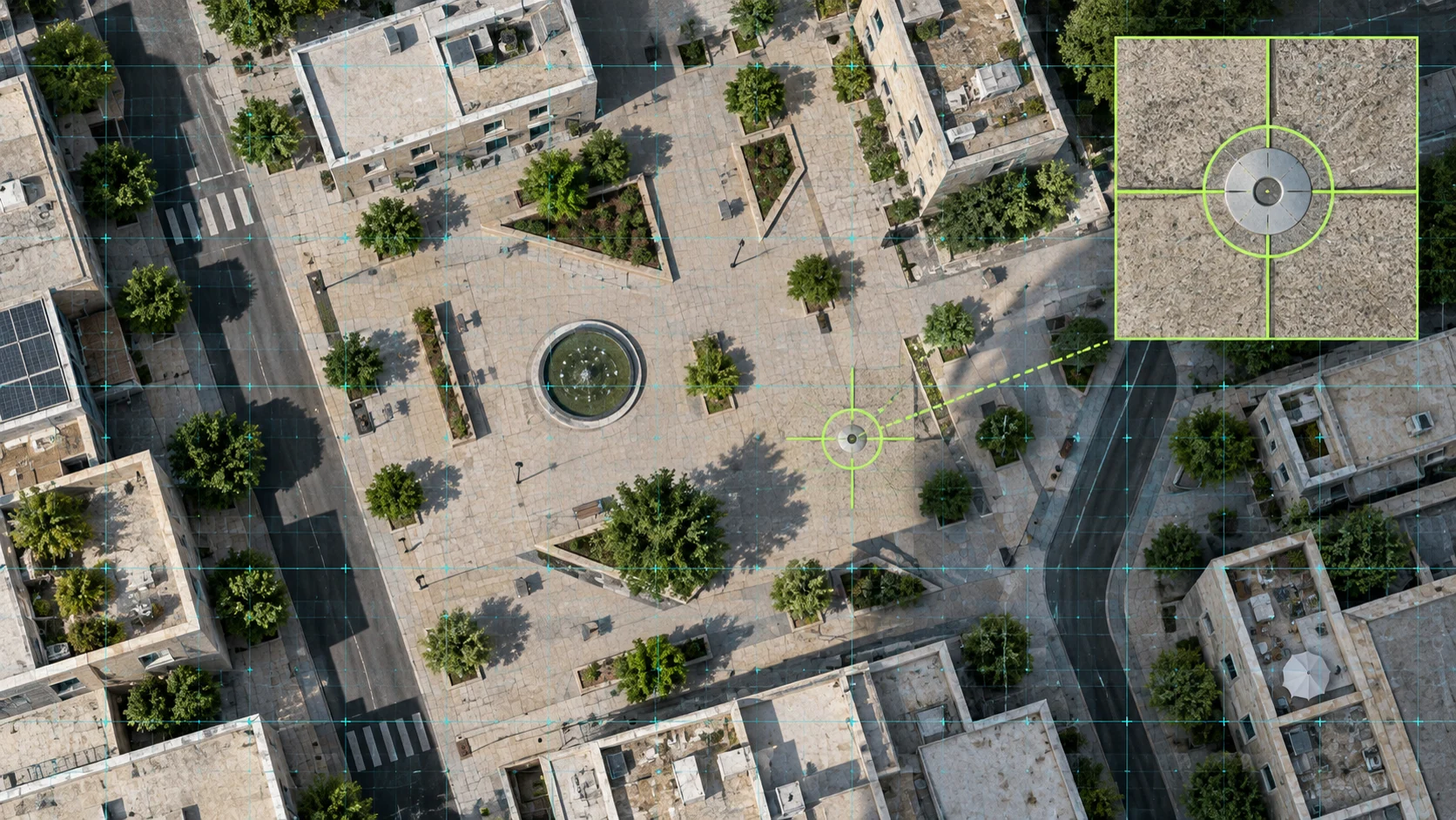

המחשה אווירית מקורית של כיכר עירונית עם רשת קואורדינטות, נקודת בקרה והגדלה של הסימון

*המחשה מקורית שנוצרה עבור Skylens: נקודת בקרה מאפשרת להשוות מיקום מספרי ולבדוק את שרשרת הטרנספורמציה מקובץ המקור ועד התצוגה.*

תוכן עניינים

למה זה קשה

בפרויקט ישראלי נפגשים לעיתים כמה עולמות: תוצרים ברשת ישראל החדשה, קובצי CAD ברשת מקומית, קואורדינטות גאוגרפיות, מודל BIM שראשיתו בנקודת פרויקט פנימית, וגובה שנמדד ביחס לייחוס שלא נכתב בקובץ.

כאשר מוסיפים Viewer תלת־ממדי בדפדפן, נדרש לתרגם את המידע להקשר הגלובלי שבו פועלת התצוגה. אם שלב אחד מניח CRS שגוי, מחליף סדר צירים, מעגל מוקדם מדי או מתעלם מטרנספורמציה מקומית, השגיאה יכולה לעבור לאורך כל הצינור.

הסכנה היא שכשל כזה אינו תמיד דרמטי. שכבה יכולה להיראות קרובה מספיק במבט מרוחק, אך להיכשל כאשר משווים פינת מבנה, תשתית או נקודת בקרה.

הפרדת מקור, אחסון והגשה

כדאי להבחין בין שלושה מצבים:

  1. CRS המקור — המערכת שבה נמסר או חושב התוצר.
  2. CRS האחסון — המערכת שבה נשמרת הגאומטריה התפעולית במסד הנתונים.
  3. CRS ההגשה — הייצוג הנדרש לשירות מפה, API או Viewer תלת־ממדי.

אין כלל שמחייב את שלושתם להיות זהים. כן נדרש שכל מעבר יהיה מפורש, מתועד ובדוק. ב־PostGIS אפשר לשמור SRID עם הגאומטריה ולבצע טרנספורמציות מבוקרות, אך תגית SRID לבדה אינה מתקנת קואורדינטות שנשמרו מלכתחילה במערכת אחרת.

לכן חשוב להבחין בין הצהרה על מערכת ייחוס לבין שינוי ממשי של הקואורדינטות. החלפת תווית אינה טרנספורמציה.

שרשרת טרנספורמציה מפורשת

ארכיטקטורה בריאה מתעדת מסלול כגון:

קובץ מקור + CRS + datum + יחידות → בדיקת תקינות → טרנספורמציה מאושרת → אחסון → מוצר הגשה → בדיקת נקודות ב־Viewer

לכל שלב כדאי לשמור:

  • שם והגרסה של מקור הנתונים.
  • מערכת הקואורדינטות והיחידות כפי שהתקבלו.
  • פרמטרים של מערכת מקומית או local-to-grid transform, אם קיימים.
  • כלי וגרסת הספרייה שביצעו את הטרנספורמציה.
  • זמן העיבוד ו־checksum של הקלט.
  • תוצאות בדיקה מול נקודות בקרה.

המסמך הזה חשוב לא פחות מהמודל. הוא מאפשר לשחזר את התהליך, לזהות היכן נוצרה סטייה ולהימנע מטרנספורמציה כפולה.

גובה הוא מערכת ייחוס בפני עצמה

גם כאשר מיקום אופקי נכון, מודל יכול לצוף או לשקוע. הסיבה היא שלגובה יש ייחוס משלו: גובה אליפסואידלי, גובה אורתומטרי, אפס פרויקט מקומי או datum הנדסי.

לכן אין להסתפק בשדה "Z". יש לתעד מה משמעותו, באילו יחידות הוא נשמר, ומה הקשר בין אפס הפרויקט למערכת הגובה שנבחרה. כאשר המידע חסר, יש לסמן אותו כלא ידוע ולדרוש הבהרה — לא לנחש offset עד שהתצוגה נראית טוב.

פוטוגרמטריה, BIM ו־360

כל מקור מוסיף סיכון אחר:

  • פוטוגרמטריה: פרויקט יכול להיות מחושב ברשת גאוגרפית, ברשת מקומית או בהקשר RTK/GCP. יש לשמור את דוח העיבוד ונקודות הבקרה.
  • BIM/IFC: מודל עשוי להשתמש ב־project origin, shared coordinates או טרנספורמציה שהוגדרה מחוץ לקובץ.
  • 360°: מיקום כל פנורמה תלוי במסלול, בעוגנים ובשיטת היישור; תצוגה שנראית משכנעת אינה הוכחה לדיוק מטרי.
  • 3D Tiles: האריזה לתצוגה צריכה לשמר את הטרנספורמציה וההיררכיה, לא רק את המשולשים והטקסטורות.

חיבור נכון מאפשר להציג את כולם באותה סביבת עבודה. חיבור לא מתועד יוצר אוסף שכבות שכל אחת "נכונה" בפני עצמה אך אינה מתיישבת עם האחרות.

בדיקות קבלה

לפני שמכריזים שהפרויקט מיושר, כדאי להריץ לפחות את הבדיקות הבאות:

  1. לבחור נקודות בקרה מפוזרות במרחב, לא רק ליד ראשית הצירים.
  2. להשוות קואורדינטות מספריות לפני בדיקה חזותית.
  3. לבדוק גם מיקום אופקי וגם גובה.
  4. להצליב פינות מבנה, כבישים ועוגנים יציבים בין כמה מקורות.
  5. לבדוק את אותו מיקום במסד הנתונים, בשירות ההגשה וב־Viewer.
  6. לשמור residuals וסף קבלה שהוגדר מראש.
  7. לבדוק שהייצוא הבא ניתן לשחזור ללא תיקון ידני.

בדיקה חזותית היא שלב חשוב, אבל אינה מחליפה בדיקה מספרית מול מקור ייחוס מורשה.

שאלון קליטת פרויקט

לפני העלאת מידע ל־Skylens Viewer, רצוי לקבל תשובות ברורות:

  • באיזו מערכת קואורדינטות אופקית נמסר כל קובץ?
  • מהו datum הגובה ומהו אפס הפרויקט?
  • האם קיימת רשת מקומית? אם כן, מהו ה־transform המאושר שלה?
  • מהן היחידות ומהו סדר הצירים?
  • אילו נקודות בקרה זמינות ומה מקורן?
  • האם קובצי BIM משתמשים ב־shared coordinates?
  • האם בוצעו כבר טרנספורמציות בשרשרת הייצוא?
  • מהי רמת הדיוק הנדרשת לשימוש העסקי?

אם תשובה אינה ידועה, עדיף לעצור את שלב השילוב מאשר לקבע הנחה שקשה לאתר בהמשך.

שאלות נפוצות

האם מספיק להגדיר EPSG:2039 בקובץ?

רק אם הקואורדינטות עצמן אכן נמצאות במערכת הזאת. הגדרת תווית שגויה יכולה לגרום לתוכנה לפרש מספרים נכונים בצורה לא נכונה.

למה המודל נראה נכון במפה אבל לא מול BIM?

ייתכן שמקור אחד עבר טרנספורמציה והשני נשאר ברשת מקומית, או שקיים הבדל בגובה, ביחידות או בראשית הצירים. צריך לעקוב אחרי שרשרת המקור של כל שכבה.

האם Cesium הוא מסד הנתונים?

לא. Cesium הוא סביבת תצוגה וכלי אקוסיסטם לנתונים גאוגרפיים ותלת־ממדיים. מסד הנתונים, תהליך העיבוד והמטא־דאטה הם שכבות נפרדות בארכיטקטורה.

מהו המדד החשוב ביותר?

אין מספר אחד שמתאים לכל שימוש. צריך להגדיר סף קבלה לפי המשימה — המחשה, תיאום, מדידה או בקרה — ולבדוק מול נקודות ייחוס מתאימות.

דיוק מרחבי הוא חלק מאיכות המוצר

מיקום נכון אינו פרט טכני שמטפלים בו בסוף. הוא התנאי שמאפשר להשוות תאריכים, לחבר BIM למציאות, לקשר תצפיות לישויות ולסמוך על מה שמוצג.
