אתרי בנייה משתנים מדי יום. קירות נסגרים, מערכות מכוסות, תקרות מותקנות ובטון נוצק. אחרי שהעבודה נסגרת, חלק גדול מהמידע הפיזי שהיה גלוי כבר אינו נגיש לבדיקה פשוטה.
Capture אינו המטרה. המטרה היא ליצור תיעוד אמין ושימושי לפני שמידע פיזי נעלם מהעין. השאלה אינה רק האם צילמנו את האתר, אלא האם קיימת ראיה מתאימה למה שנצטרך לדעת, לבדוק או לאמת בעתיד.
בגישה שאנחנו מציעים ב־Skylens, Capture הוא תהליך מובנה של יצירת ראיות מרחביות לאורך חיי הפרויקט. במקום לצבור קבצים ללא הקשר, שואפים ליצור Trusted Record: רשומה שניתן לקשר למיקום, לזמן, לאלמנט ולשלב הביצוע.
מהו Capture בתהליך בנייה?
Capture, או לכידת המצב הקיים, הוא איסוף מתועד של המצב הפיזי באתר בנקודת זמן מסוימת. הוא יכול להתבצע באמצעות מצלמות 360°, צילום סטילס, רחפנים, LiDAR, סריקה תלת־ממדית, פוטוגרמטריה או מדידה מבוקרת.
המצלמה והסורק הם אמצעים. הערך נוצר כאשר התיעוד עונה על שאלה מוגדרת: היכן עברה הצנרת לפני סגירת הקיר? האם המערכות מעל התקרה תועדו? מה היה מצב ההכנות לפני יציקה? האם אפשר למדוד מרחק ברמת הדיוק הדרושה?
במאמר זה Evidence פירושו ראיה תיעודית התומכת בשאלה מסוימת, עם מקור והקשר שניתן לבדוק. תמונה יכולה לתעד מצב נראה לעין; היא אינה לבדה אישור לתקינות העבודה או לדיוק מיקומה.
תיעוד תקופתי ותיעוד לפי אירוע
Routine Capture — לבנות היסטוריה רציפה
תיעוד תקופתי מאפשר להבין מה השתנה, היכן התקדמה העבודה וכיצד נראה אותו אזור לאורך זמן. דוגמה לתוכנית התחלתית היא סיור 360° שבועי בקומות הפעילות וצילום רחפן חודשי של המעטפת והסביבה. אלה תדירויות לדוגמה, שיש להתאים לקצב העבודה ולצרכים של הפרויקט.
מסלול עקבי מסייע להשוואה בין מועדים. אבל גם תיעוד שבועי עלול לפספס מערכת שהותקנה וכוסתה בין שני ביקורים. לכן תיעוד התקדמות בנייה ו־360° צריך לכלול גם אירועים מוגדרים.
Event Capture — לפני שהמידע מוסתר
תיעוד לפי אירוע מופעל בעקבות שלב ביצוע קריטי, ולא רק לפי היומן. את הדרישה יש לתאם עם מנהל העבודה כדי שיישאר זמן לבדיקה ולהשלמה לפני הסגירה.
- לפני סגירת קירות: צנרת, חשמל, תקשורת, בידוד, חיזוקים וחדירות בחללי הקיר.

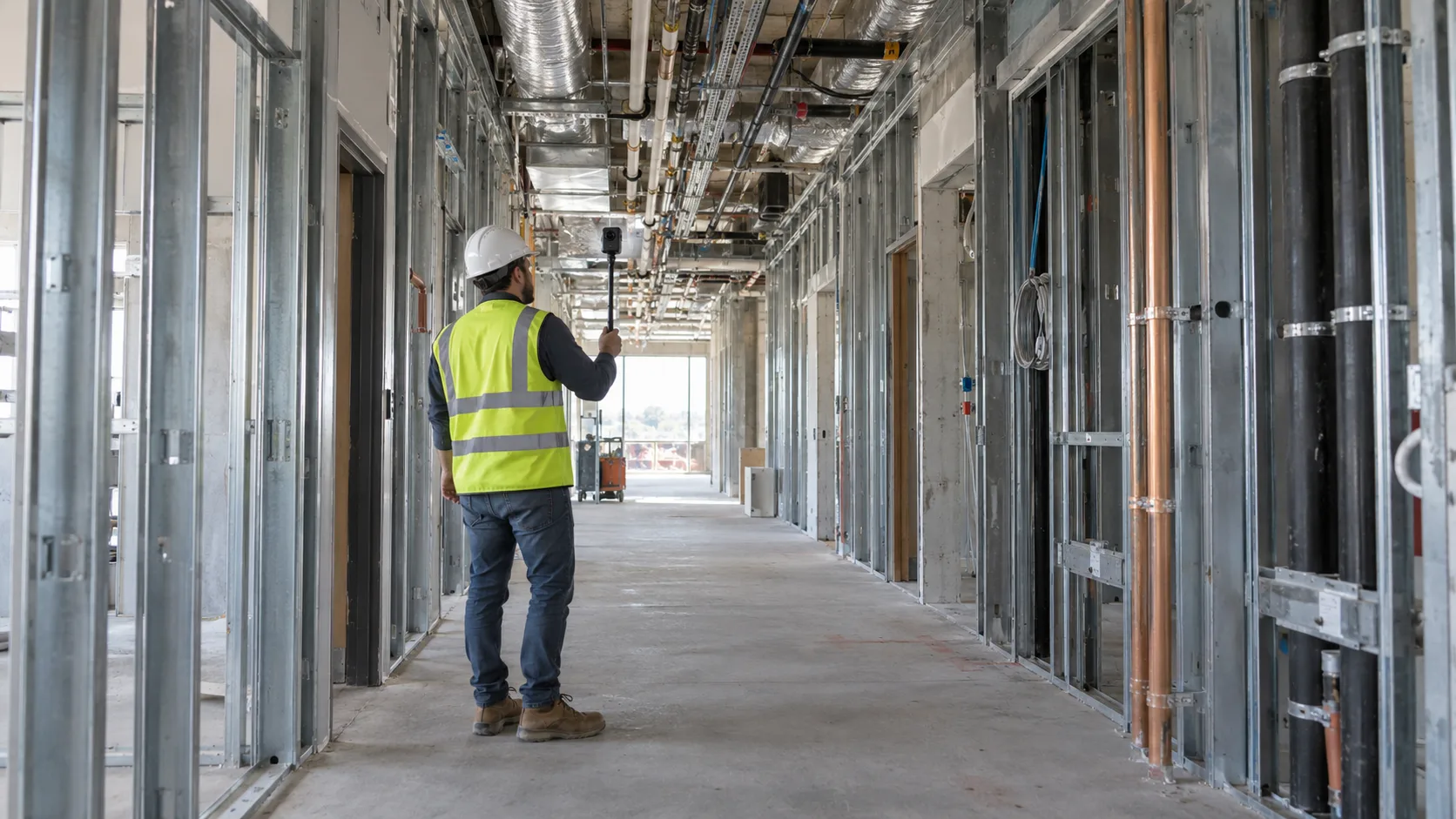

- לפני סגירת תקרות: מערכות מיזוג ואוורור, מגשי כבלים, ספרינקלרים, ניקוז, תמיכות וחדירות.
- לפני יציקות בטון: פתחים, שרוולים, צינורות הולכה, עוגנים ואביזרים משוקעים, בהתאם לדרישה שהוגדרה.

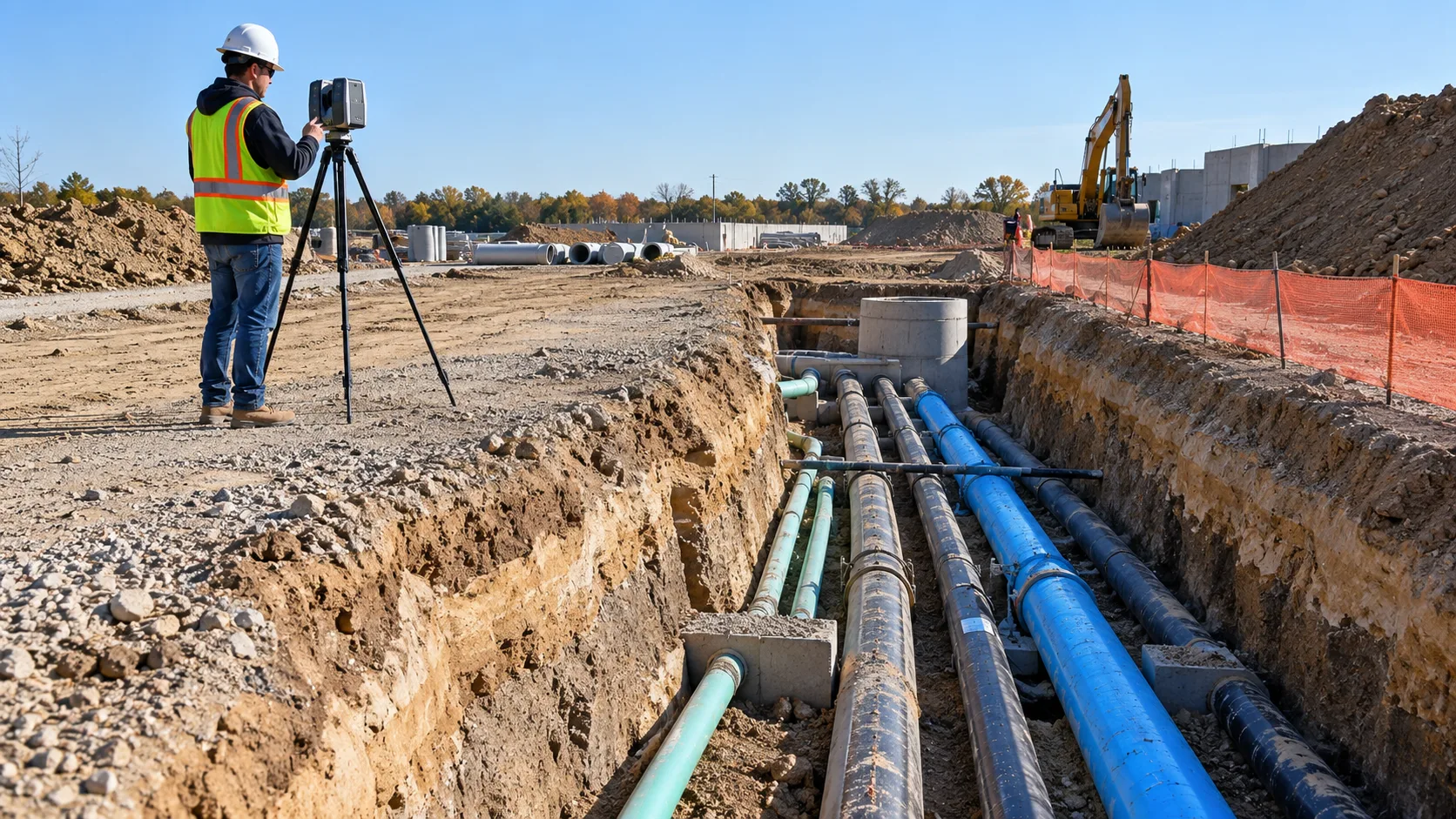

- לפני מילוי וכיסוי תשתיות: תוואי, חיבורים, שוחות, ברזים ונקודות קריטיות.
- לפני כיסוי איטום: מצב השכבה והפרטים הגלויים בזמן הביצוע. תיעוד חזותי אינו מחליף בדיקות איטום שנדרשו לפרויקט.
לא כל ראיה דורשת אותה רמת דיוק
אין צורך להניח שכל אירוע מחייב סריקה הנדסית של האתר כולו. צריך להתאים את אמצעי התיעוד לשאלה. החלוקה הבאה היא מסגרת עבודה מוצעת של Skylens, ולא סיווג תקני או הסמכה.
Level A — Visual Evidence
צילום, וידאו או 360° מתעדים מצב נראה לעין: למשל, שהצנרת הייתה מותקנת במועד הצילום. הראיה מוגבלת למה שנראה, לרזולוציה וליכולת לזהות את האלמנט ואת מיקומו.
Level B — Approximate Metric
מודל משוחזר או סריקה ניידת עשויים לתמוך בהערכה מרחבית. יש לתעד את מגבלות הדיוק, הכיסוי והיישור; אין להסיק התאמה לסבולת הנדסית בלי בדיקה מתאימה.
Level C — Engineering Metric
לצורך מדידה הנדסית מגדירים מראש סבולת, שיטת מדידה, כיול, נקודות בדיקה ואי־ודאות קבילה. LiDAR או סורק מכויל יכולים להשתלב בתהליך, אך סוג המכשיר לבדו אינו מבטיח שהמדידה עומדת בדרישה.
לרקע מקצועי, ראו הסבר NIST על אי־ודאות במדידה. אי־הוודאות מתארת את טווח הערכים שניתן לייחס לגודל הנמדד על בסיס המידע הזמין.
Level D — Survey Authority
כאשר הפרויקט דורש מדידה עם סמכות ואחריות מקצועית מוגדרות, משלבים בקרת מדידה, מערכת ייחוס, אימות ובעל מקצוע מתאים. גם כאן נדרש לתעד מי אישר, באיזו שיטה ולאיזו מטרה.
המעבר בין הרמות נקבע לפי הדרישה והאימות, ולא לפי שם הקובץ או הטכנולוגיה. מיפוי, סריקה ומודלים תלת־ממדיים מספקים סוגי מידע שונים שיש לבחון בהקשר הזה.
Evidence Requirement — להתחיל מהשאלה
במקום להתחיל מ״צריך לצלם כאן 360°״, מתחילים מ״צריך ראיה מספקת למערכת הזו לפני שהיא נסגרת״. אם נדרש לתעד קיום ומיקום כללי של צינור, תיעוד חזותי עשוי להספיק. אם נדרש לאמת מרווח של לפחות 80 מ״מ סביב צינור P-4827, צריך להגדיר גם את משטחי הייחוס, אי־הוודאות וכלל ההחלטה.
80 מ״מ הוא נתון בדוגמה בלבד, ולא דרישה כללית. תוצאה הקרובה לסף אינה מספיקה להכרעת PASS כאשר אי־הוודאות עלולה לשנות את המסקנה. אם התיעוד הקיים אינו מאפשר הכרעה, הדרישה נשארת פתוחה ונדרש Precision Capture — תיעוד ממוקד ברמת דיוק מתאימה.
התהליך המוצע הוא: תיעוד חזותי, בדיקת הראיות, ואז מדידה מדויקת במקום שבו היא נדרשת.
איך יודעים שה־Capture מספיק?
העלאה מוצלחת של קובץ אינה מעידה שהדרישה מולאה. בקרת איכות צריכה לבדוק כיסוי, תאורה, טשטוש, חסימות, מהירות תנועה, רציפות וחפיפה, התאמה למסלול, איכות המיקום והתאמה לשאלה שרוצים לבדוק.
יש להגדיר מה פירוש Coverage: אחוז מקטעי המסלול, אזורים, משטחים או אלמנטים שנדרשו. אחוז גבוה של המסלול אינו בהכרח כיסוי של כל המערכות הנסתרות. נקודה קריטית חסרה יכולה למנוע אישור גם כאשר האחוז הכולל גבוה.
לדוגמה בלבד: במסדרון מערכות בקומה 08 נקבע יעד כיסוי של 95%, ובבדיקה נמצאו 84% ואזורים חסרים C3 ו־C7. במקרה כזה יש לבקש השלמה. המספרים הם ערכי דוגמה לתכנון, ולא סף תקני או תוצאת מדידה מפרויקט אמיתי.
Capture Requirement — דרישה עם אחריות ומועד
לכל אירוע אפשר להגדיר רשומה הכוללת מה צריך לתעד, היכן, מדוע, עד מתי, מה נחשב לכיסוי מספיק, איזו רמת מדידה נדרשת, מי מבצע ומי בודק.
דוגמה לדרישה לפני סגירת תקרה:
- מיקום: קומה 08, אזור C.
- סיבה: תיעוד מערכות לפני סגירה.
- אמצעי: צילום 360° ותקריבים לנקודות שהוגדרו.
- כיסוי: 95% מיחידות הכיסוי שהוגדרו, וכל הנקודות הקריטיות.
- רמה: Visual Evidence; ללא אישור מדידה הנדסית.
- מועד: 24 שעות לפני הסגירה המתוכננת, כדוגמה לחלון בדיקה.
- אחריות: מבצע ובודק ששמותיהם יוגדרו בפרויקט.
- אימות: סקירה אנושית ותיעוד פערים לפני סימון הדרישה כהושלמה.
השרשרת היא דרישה, Capture, בקרת איכות, תצפית, ראיה ואימות. אישור התיעוד ואישור העבודה ההנדסית הם החלטות נפרדות, עם בעלי אחריות מתאימים.
מה עושים כאשר הראיות אינן מספיקות?
אזור חסר מצריך ביקור השלמה. תמונה מטושטשת מצריכה צילום נוסף. אלמנט שאי אפשר לזהות בוודאות מצריך מבט ממוקד או זיהוי בשטח. מדידה שהדיוק שלה אינו מספיק מצריכה תהליך מדידה מתאים.
לדוגמה, הבדל חזותי אפשרי לעומת BIM הוא סיבה לבדיקה, ולא סטייה הנדסית מאומתת. קודם בודקים יישור, גרסת תכנון וכיסוי; לאחר מכן מגדירים תיעוד מדויק במידת הצורך ומעבירים לאימות אנושי. אם האירוע כבר נסגר ואין ראיה מתאימה, מסמנים פער ראיות — לא משלימים את המידע בניחוש.
מסלול קבוע מחבר בין מועדי התיעוד
אפשר להגדיר מסלול לדוגמה: לובי מעליות, מסדרון ראשי, דירות, אזורי מערכות, חדר מדרגות וחזרה. יש להתאים אותו לגישה בטוחה ולשלב הביצוע, ולתעד כל שינוי במסלול.
עקביות מסייעת להשוואת אותו מיקום, ניתוח כיסוי וחיבור בין מועדים. זיהוי שינויים אמין תלוי גם במיקום, בנראות וביכולת להשוות מקורות; מסלול קבוע לבדו אינו מבטיח התאמה אוטומטית.
שילוב בין 360°, רחפן ומדידה ממוקדת
- 360° תקופתי בתוך המבנה: היסטוריה חזותית של האזורים הפעילים.
- רחפן לפי תוכנית הפרויקט: מעטפת, גגות, עבודות עפר וסביבת האתר. ראו צילום רחפן לבנייה ותשתיות.
- Event Capture: תיעוד לפני סגירה, יציקה או כיסוי.
- Precision Capture לפי צורך: מדידה או אימות שהמקורות הקיימים אינם יכולים לתמוך בהם.
אין כלי יחיד שמכסה את כל הדרישות. הערך נוצר מחיבור המקורות להקשר משותף, כפי שמתואר גם בכתבה על שילוב 360°, LiDAR ומודלים תלת־ממדיים.
מארכיון תמונות לרשומה שאפשר לבדוק
כל ראיה משמעותית צריכה להיות מקושרת לפרויקט, מבנה, קומה, אזור, אלמנט, זמן, מקור Capture ותצפית. כדאי לשמור את המקור, מזהה הקובץ, מועד הצילום בנפרד ממועד ההעלאה, זהות המבצע, שיטת המיקום, תוצאות QA והיסטוריית בדיקה ותיקון.
כך אפשר לשאול איך נראה הקיר לפני הסגירה, איזה צילום תיעד את המערכת, ומה מבסס מדידה מסוימת. Skylens Viewer הוא ההקשר המרחבי לחיבור התיעוד; מנגנוני דרישות, QA אוטומטי והסלמה המתוארים כאן הם מודל עבודה מוצע, ואין לראות במאמר התחייבות שכל מנגנון כבר מופעל במוצר.
Capture Playbook: חמש זרימות עבודה להתחלה
Playbook מגדיר מה מתעדים, מתי, מדוע, באיזה כיסוי ודיוק, מי מאשר ומה עושים כשהראיה חסרה. אפשר להתחיל בחמש זרימות עבודה:
- סיור 360° שבועי, בהתאם לקצב העבודה.
- תיעוד רחפן חודשי, בהתאם לצורכי הפרויקט.
- תיעוד לפני סגירת קירות ותקרות.
- תיעוד לפני מילוי תשתיות ויציקות.
- אימות מדויק לפי דרישה.
לכל זרימה מגדירים אזורים, אירוע מפעיל, אחראי, מועד, אמצעי, יחידות כיסוי, קריטריוני QA, בודק, כללי השלמה ומשך שמירה. ניתן להתאים את אותה מסגרת למגורים, משרדים, בתי חולים, מרכזי נתונים, תעשייה ותשתיות.
שאלות נפוצות
האם צילום 360° מספיק לפני סגירת קיר?
הוא עשוי להספיק לדרישה חזותית אם כל האלמנטים הנדרשים נראים וניתנים לזיהוי. פרטים מוסתרים, תקריבים או מדידה עשויים לדרוש אמצעי נוסף.
האם תיעוד שבועי מחליף צילום לפני יציקה?
לא. אם שלב קריטי מתבצע בין שני ביקורים, יש לקבוע תיעוד לפי אירוע לפני שהוא מכוסה.
האם סריקת LiDAR היא אישור לדיוק הנדסי?
לא כשלעצמה. נדרשים שיטת עבודה, בקרת איכות ואימות מול הסבולת ואי־הוודאות שהוגדרו לפרויקט.
איך מתחילים בלי מערכת מורכבת?
בוחרים אזור ושלב קריטי, מגדירים שאלה, מועד, מבצע ובודק, ומקשרים את קובצי המקור לרשומת דרישה אחת. לאחר בדיקת התהליך ניתן להרחיבו.
לתעד בזמן שבו עוד אפשר לבדוק
הערך אינו מספר התמונות או גודל ענן הנקודות. הוא היכולת לחזור למצב המתועד, להבין מה נראה בו ולדעת מה אפשר ומה אי אפשר להסיק ממנו.
השרשרת מתחילה בדרישת הפרויקט וממשיכה לתיעוד, בקרת איכות ואימות. כשיש פער, חוזרים לאיסוף ממוקד כל עוד המידע נגיש. כך בונים זיכרון פיזי שימושי לפרויקט.
